Turbina gazowa, kotel odzysku ciepła odpadowego, produkcja energii w cyklu łącznym 95,6 t/h

Ogrzewanie cieplne z turbin gazowych, kotły cieplne z cyklem łącznym, wytwarzanie energii, odzyskiwanie ciepła

Przegląd:

W procesie produkcji chemicznej powstaje duża ilość wysokotemperaturowych gazów odpadowych.Ten kotel ciepła zużytego wykorzystuje specjalne materiały i strukturę antykorozyjną do skutecznego odzyskiwania ciepła zużytego z reaktorów, pieców krakowych i innych urządzeń, wytwarzają parę do produkcji energii lub energii i poprawiają ogólny wskaźnik wykorzystania energii.

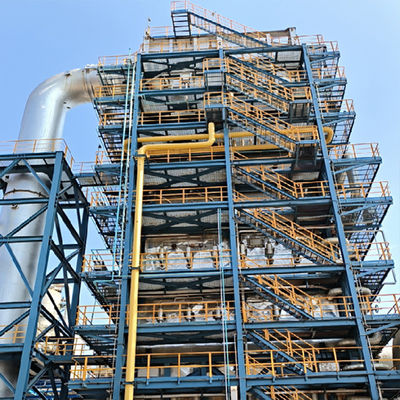

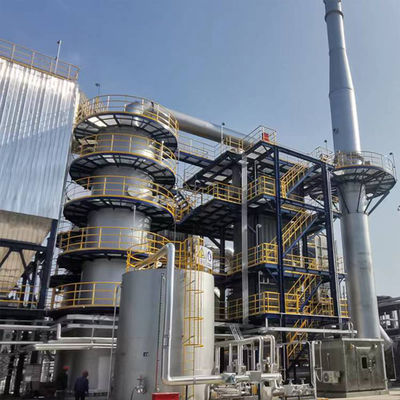

Obraz produktu:

Wprowadzenie produktu:

Ten kotel ciepła odpadowego został zaprojektowany do odzyskiwania ciepła odpadowego gazów spalinowych o wysokiej temperaturze w spalarni CO jednostki krakowania katalitycznego rafinerii.To daje 95.6t/h (ciśnienie 3,9MPa, temperatura 440°C) pary przegrzanej średniego ciśnienia.4t/h pary nasycone dostarczanej z zewnątrzPonadto kotło przekształca wodę podawaną w 26,89 t/h gorącej wody o wysokiej temperaturze do wyjścia zewnętrznego poprzez proces podgrzewania,realizowanie popytu na parę procesową jednostki i kaskadowe wykorzystanie energii jednocześnie, znacząco zmniejszając całkowite zużycie energii.

Kotel ciepła odpadowego przyjmuje układ konstrukcyjny typu "П", wyposażony w bęben parowy, sekcję parowania ekranu, podgrzewacz wysokiej/niskiej temperatury,sekcja parowania wysokotemperaturowego/niskotemperaturowego oraz ekonomizer wysokotemperaturowy/niskotemperaturowy, a powierzchnia grzewcza ma konstrukcję modułową; pomiędzy podgrzewaczami wysokotemperaturowymi i niskotemperaturowymi umieszczono urządzenie chłodzące wodą, aby precyzyjnie kontrolować temperaturę pary;pomiędzy modułami skonfigurowany jest dmuchawkę dmuchawy z fal uderzeniowych, która w czasie rzeczywistym oczyszcza dmuch poprzez fale uderzeniowe o wysokiej częstotliwości w celu zapewnienia stabilnej wydajności przesyłu ciepła na powierzchni grzewczej..

Specyfikacje techniczne:

Zalety:

(1)Efektywne odzyskiwanie ciepła odpadowego:

Przystosować się do wysokotemperaturowych gazów spalinowych o temperaturze 860°C (193192Nm3/h), głęboko schłodzić do 176°C i efektywnie wykorzystać kaskadę ciepła odpadowego.
- Nie.
(2) Elastyczna integracja pary:

Nominalna pojemność parowania wynosi 95,6 t/h (w tym 39,4 t/h zewnętrznego dostępu pary),i 440°C, moc parowa jest precyzyjnie kontrolowana w celu zaspokojenia dynamicznych potrzeb procesów rafinacyjnych i chemicznych.
- Nie.
(3) Modułowa utrzymanie:

układ typu П + konstrukcja modułu strefy temperatury (supergrzejnik/parownik/ekonomizator o wysokiej/niskiej temperaturze), wyposażony w układ dmuchania sadzy z fal uderzeniowych,wydajność transferu ciepła jest zwiększona o ponad 15%.

(4) Znacząca integracja oszczędności energii:

Proces podgrzewania wytwarza 26,89 t/h gorącej wody o wysokiej temperaturze i jednocześnie obniża całkowite zużycie energii urządzenia o 20%-30%.

(5) Zaawansowana technologia regulacji temperatury:

Urządzenie chłodzące przez rozpylanie wodą zapewnia kontrolę tolerancji ±5°C dla pary 3,9 MPa, zapewniając bezpieczną i stabilną pracę systemu.

Badania i rozwój i produkcja:

Ruiding założył centrum technologiczne inżynierii zasobów czystego spalania w prowincji Jiangsu oraz kluczowe laboratorium wspólnego centrum innowacji JICUI-Ruidings.

To...laboratorium jest wyposażone w zaawansowane urządzenia wykrywające, takie jak spektrometria emisji plazmy z indukcyjnym sprzęgiem ICP, spektrophotometria absorpcji atomowej, spektrophotometria fluorescencji atomowej,analizator chromatografii jonowej o wysokim temperaturze spalania, analizator szybkości spalania o wysokiej temperaturze i tester szybkiego punktu zapłonu w równowadze. posiada możliwości analizy metali ciężkich, analizy elementarnej, analizy wartości kalorycznej gazów pochodnych,wykrywanie punktu topnienia popiołu, badania jakości wody z kotłów spalania, analiza ścieków i analiza lotnych odpadów itp.

Produkty pokrewne:

Główni klienci:

Wprowadzenie do firmy:

Ruiding posiada doświadczenie w zakresie inżynierii, produkcji, budowy, obsługi uruchomienia systemu przetwarzania spalania odpadów przemysłowych, w tym utleniania termicznego (zwanego również spalarnią),system odzyskiwania ciepła (kotel), zbiorniki ciśnieniowe, system oczyszczania gazów spalinowych (DeSOX, DeNOx) i wymiennik ciepła na płytce itp.

Ruiding uzyskał zezwolenie z inżynierią ochrony środowiska klasy 2 (odpady gazowe, odpady płynne, odpady oczyszczane) certyfikat EPC, certyfikat ASMELicencja na produkcję kotłów klasy A, certyfikat instalacji i konserwacji kotła klasy A, certyfikat projektowania i produkcji naczyń prasowych A2, certyfikat projektowania i budowy rurociągu prasowego GC1, GC2.

RuchyZespół zajmuje powierzchnię ponad 250 000 metrów kwadratowych i zatrudnia blisko 300 pracowników zawodowych i technicznych.rozproszone w różnych branżach krajowych i międzynarodowych, z znacznym udziałem w rynku w przemyśle petrochemicznym.

Często zadawane pytania:

1- Jaka jest główna działalność firmy?- Nie.
Koncentruj się na badaniach i rozwoju, projektowaniu, produkcji, instalacji i uruchomieniu urządzeń do przetwarzania odpadów przemysłowych (odpady gazowe/odpady płynne/odpady stałe) oraz specjalnych kotłów,i zapewnić sprzęt pomocniczy (taki jak wymienniki ciepła), suszarki szlamów itp.).
2Masz certyfikat kwalifikacji w branży?
Firma otrzymała certyfikaty systemu zarządzania jakością, środowiskiem, ochroną zdrowia i higieną i bezpieczeństwem pracy,i posiada kwalifikacje drugiego stopnia w zakresie ochrony środowiska, klasa B specjalny projekt inżynieryjny środowiskowy, kwalifikacja do produkcji kotła klasy A, klasa A certyfikat instalacji kotła, inspekcji i konserwacji,Certyfikat projektowania i produkcji zbiornika ciśnieniowego A2, świadectwo projektowania i instalacji rurociągów ciśnieniowych GC1, GC2 oraz świadectwo kwalifikacyjne dotyczące kontroli zanieczyszczenia środowiska klasy A (odpady, odpady gazowe, odpady płynne).
- Nie.3Jakie są podstawowe produkty?
(1) Spalarz odpadów gazowych:
Ognisko oksydacji termicznej regeneracyjnej (RTO), ognisko oksydacji katalitycznej regeneracyjnej (RC0), ognisko oksydacji katalitycznej (C0), spalarz termiczny o wysokiej temperaturze (T0),pieca denitryfikacji katalitycznej (SCR)
(2) Spalanie odpadów płynnych:
Spalanie płynnych odpadów organicznych, spalanie płynnych odpadów zawierających sól, spalanie pozostałości ciężkich składników
(3) Spalarz stałych materiałów:
Kombinowane spalarnie pieca obrotowego, gazowo sterowane spalarnie pirolizy, spalarnie płynówkowe, spalarnie stopniowe
(4) Kotel poziomu A:
Modułowy kotel ciepła odpadowego, kotel ciepła odpadowego tunelowego, kotel spalania zintegrowany z kotłem piecowym, kotel ścienny z dużą jamą membranową, kotel rurowy
(5) Wymiennik ciepła płytkowy:
Całkowicie spawany wymiennik ciepła z płytki ciśnieniowej, wysokowydajny wymiennik ciepła z rurki wirusowej, wysokowydajny wymiennik ciepła z rurki spiralnej
(6) Maszyna pomocnicza do spalania:
Suszarka do błota, specjalny palnik, krusznik odpadów stałych, katalizator VOC
4W jakich aspektach odzwierciedlają się zalety techniczne?

Posiadamy 29 opatentowanych technologii, obejmujących optymalizację struktury spalarni, odzyskiwanie ciepła itp. Firma ma pierwszorzędny zespół projektowy w Chinach,który opanował technologię spalarni i zna pracę spalarniProjektanci posiadają solidne podstawy teoretyczne oraz bogate doświadczenie projektowe i praktyczne.łączą w sobie działanie zaawansowanych urządzeń w kraju i za granicą w celu przeprowadzenia projektowania procesów i konstrukcjiOdpowiedź projektowa jest szybka, a plan może być zmieniany w czasie zgodnie z wymaganiami kupującego, a sugestie optymalizacyjne mogą być przedstawiane zgodnie z danymi i procesami kupującego.
5Co obejmuje zakres usług?
Zapewniamy pełne usługi od konsultacji projektowych, projektowania schematów, produkcji sprzętu po instalację i uruchomienie oraz wsparcie w renowacji rurociągów ciśnieniowych i kotłów.
6Czy są jakieś udane przypadki?
Wykorzystuje się go w wielu gałęziach przemysłu, w tym w gałęziach ropy naftowej, chemicznej, farmaceutycznej i odpadów stałych.Projekt spalania odpadów chemicznych, itp.
7Jak uzyskać współpracę lub cytat?
Wymagania mogą być zgłaszane za pośrednictwem formularza internetowego na oficjalnej stronie internetowej lub bezpośrednio na adres:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Adres: strefa koncentracji przemysłowej Xinzhuang, miasto Yixing, prowincja Jiangsu, Chiny.
8Czy istnieje jakaś międzynarodowa współpraca biznesowa?
Posiadając niezależne prawa importowe i eksportowe, możemy zapewnić eksport sprzętu i usługi dostosowywania rozwiązań technicznych dla klientów zagranicznych.
